Izrada lopatice za vjetro turbinu

[h0pl1t]

Bok ljudi, prvi put postam na ovom forumu i volio bi vam pokazat izrađene lopatice od stirodura na CNC stroju.

Cilj ovog mini projekta nije izradit vjetroturbinu nego samo napravit jednu lopaticu pomocu stirodura i stakla i kako bi izgledao finalni proizvod!

Ali prvo nego što postavim slike dali mi možete rec kako postavljat slike na forum?

Hvala![/img]

[marko-sk]

daj ih zaljepi ovdje da ljudi vide , odlične su

jesi zgotovio drugi CNC ?

[MP]

Ali prvo nego što postavim slike dali mi možete rec kako postavljat slike na forum?

http://www.e-vozila.com/forum/faq.php#24

[VIKSA]

Bok ljudi, prvi put postam na ovom forumu i volio bi vam pokazat izrađene lopatice od stirodura na CNC stroju.

Cilj ovog mini projekta nije izradit vjetroturbinu nego samo napravit jednu lopaticu pomocu stirodura i stakla i kako bi izgledao finalni proizvod!

Ali prvo nego što postavim slike dali mi možete rec kako postavljat slike na forum?

Hvala![/img]

3D CNC ili?
baci kakve slike

[h0pl1t]

Dva dana mi nije radio internet, pa nisam mogo prije stavit na forum.

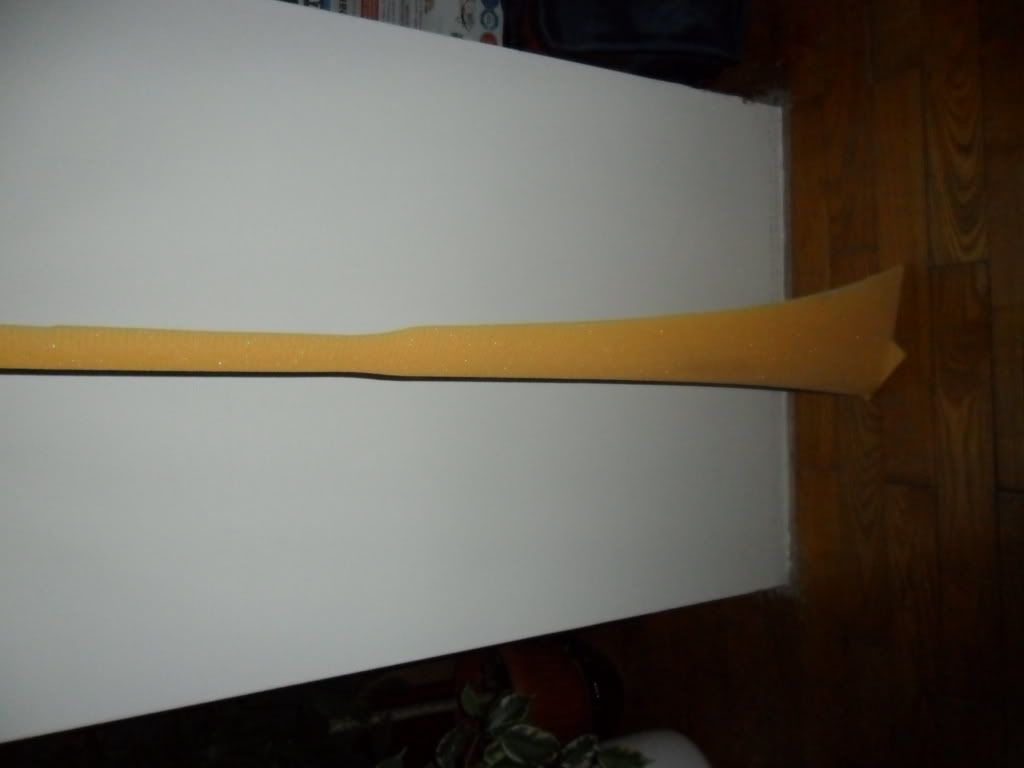

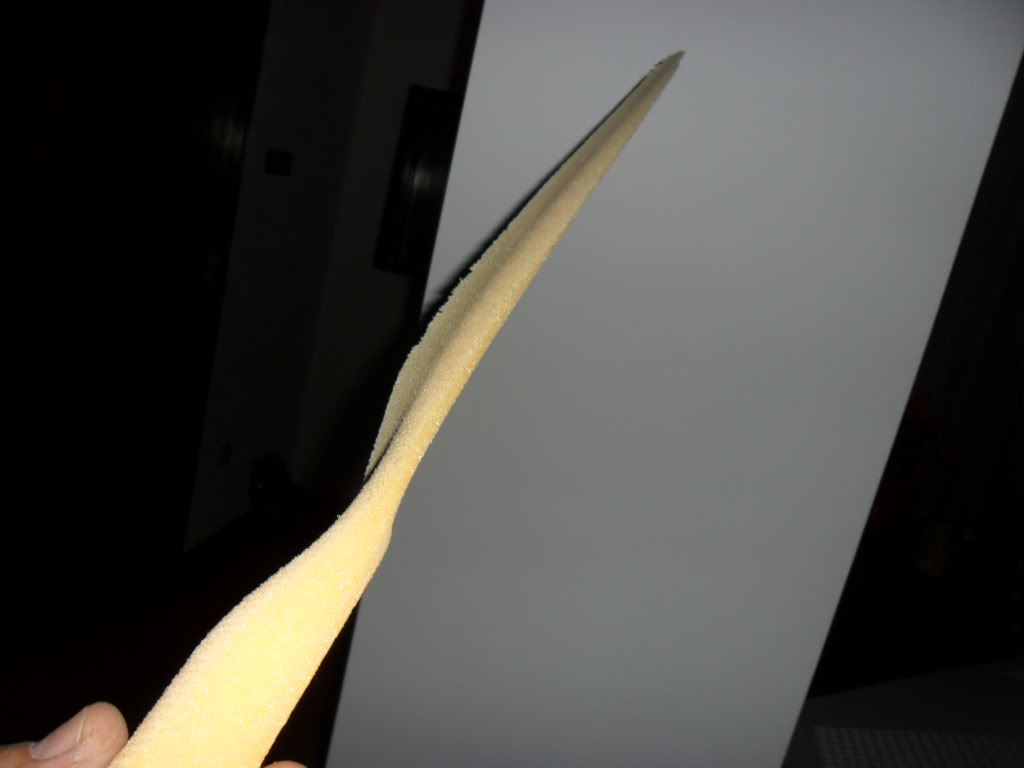

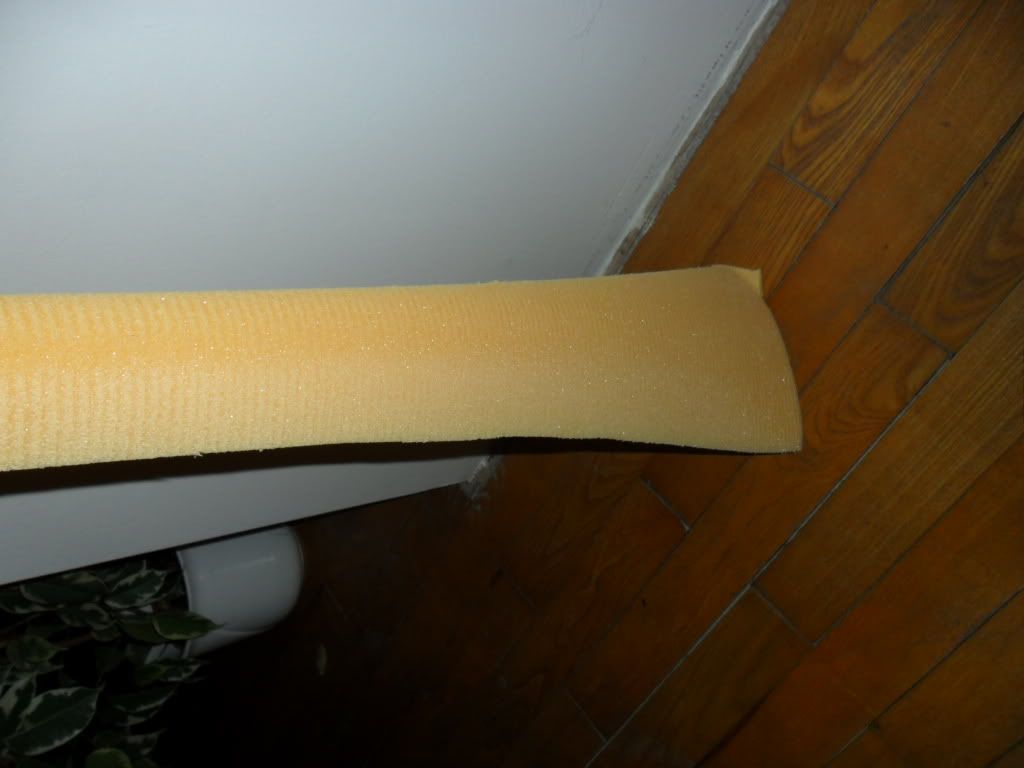

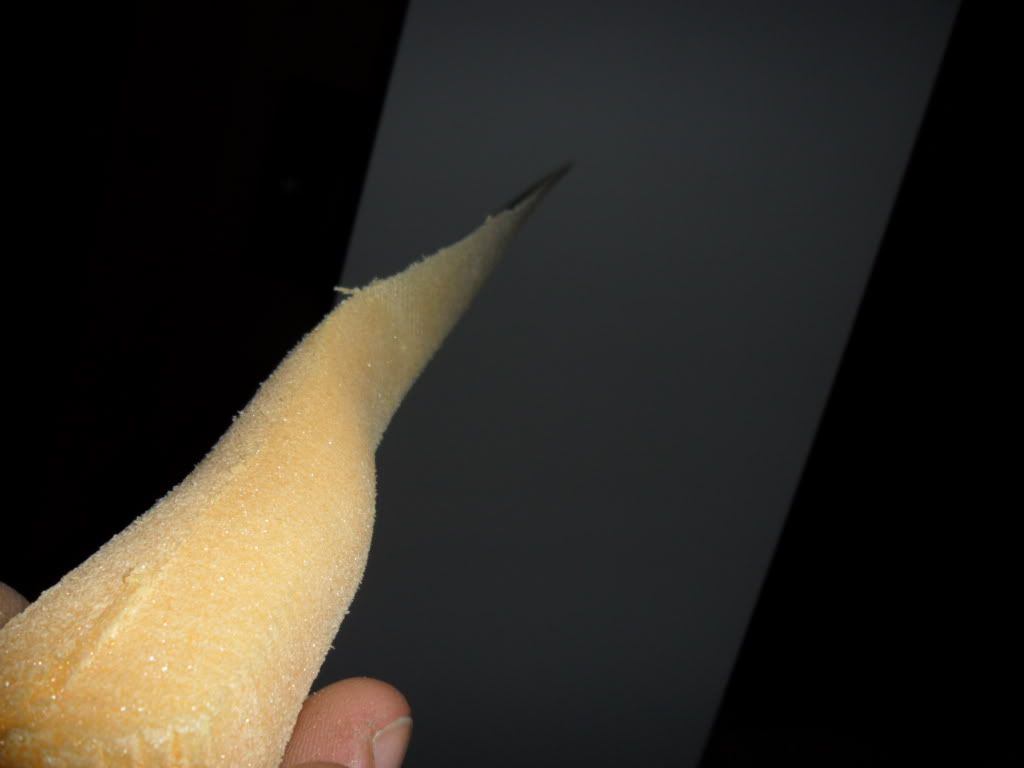

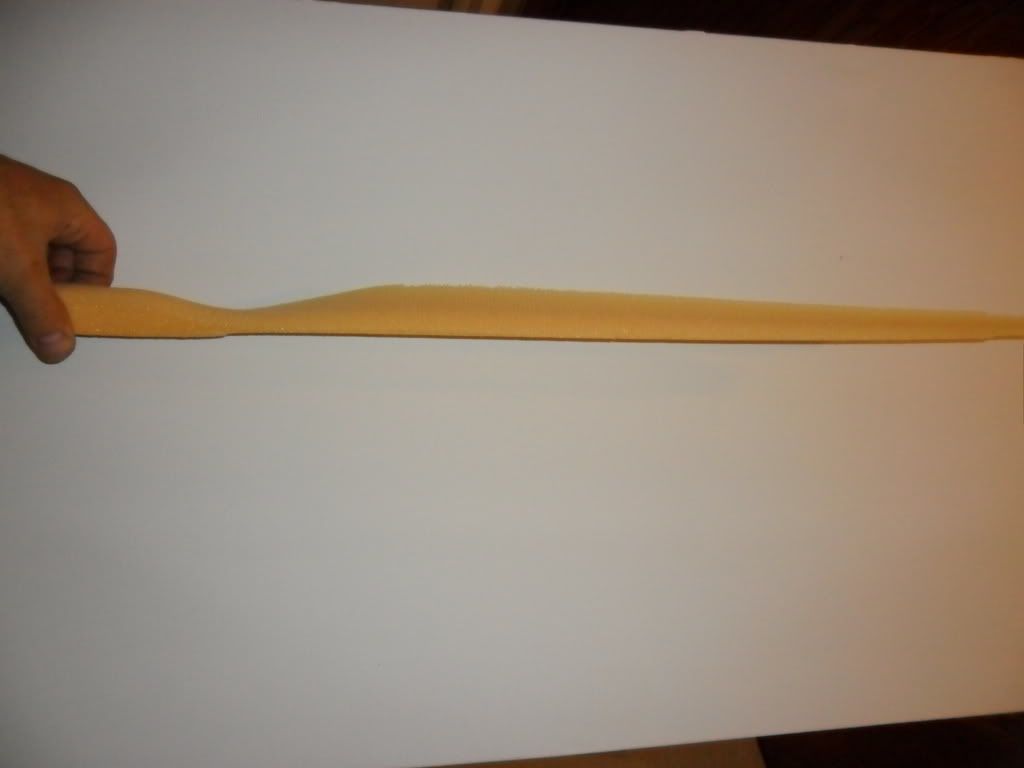

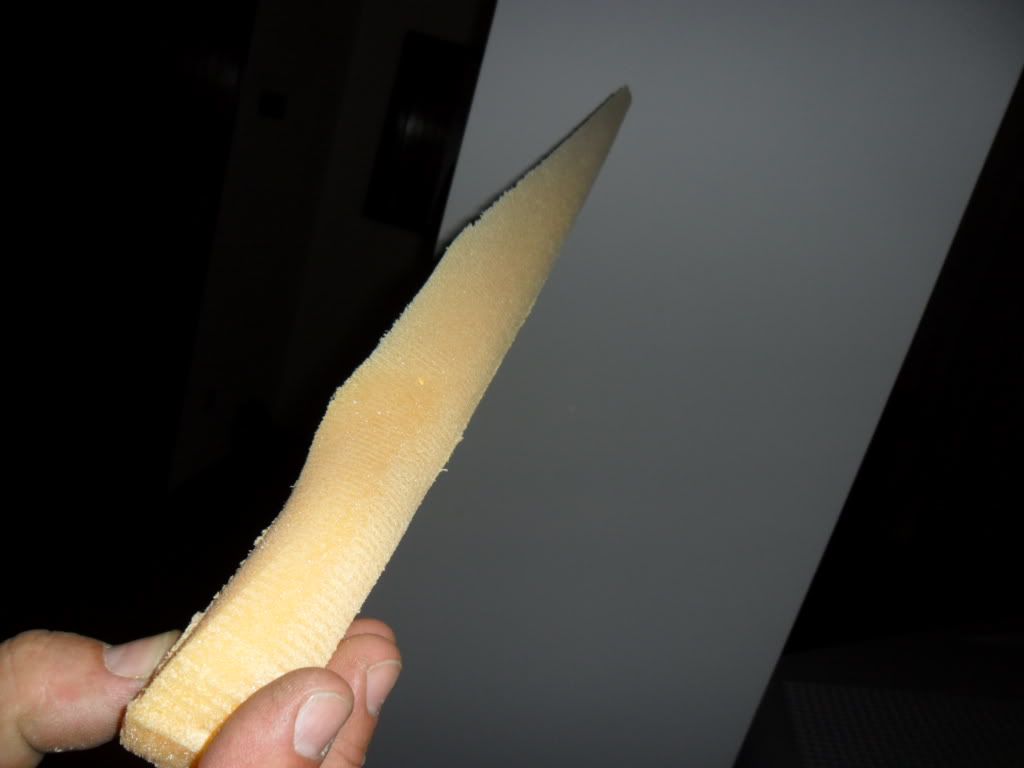

prva turbina

http://grabcad.com/library/wind-turbine--4

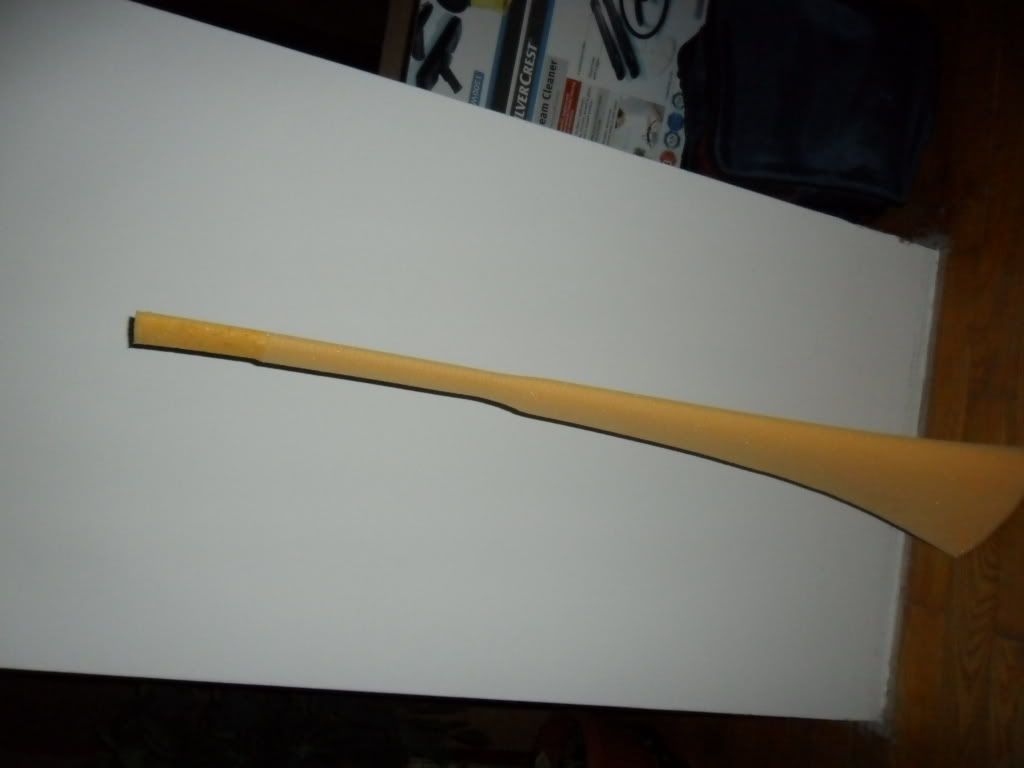

druga turbina:

http://grabcad.com/library/wind-turbine ... -mould-asm









Kao što sam napisao, skinuo sam fajlove i doma sam ih izglodao, koja im je efikasnost ili iskoristivost i za koje vjetrove su namjenjeni neznam, ali to sada nije bitno.

[VIKSA]

Dva dana mi nije radio internet, pa nisam mogo prije stavit na forum.

prva turbina

http://grabcad.com/library/wind-turbine--4





Kao što sam napisao, skinuo sam fajlove i doma sam ih izglodao, koja im je efikasnost ili iskoristivost i za koje vjetrove su namjenjeni neznam, ali to sada nije bitno.

Priča je vrhunska! Koju dužinu i maksimalan presjek materijala možeš obrađivati? Di si uzeo CNC, kina ili?

[h0pl1t]

mogu obrađivat kilometar ako treba, samo se onda spoje komadi

CNC je homemade, a dimenzije su 900x400x100(300)mm

[inch]

To je (alat) glodalo ili frezer ?

[h0pl1t]

glodalica

[Nixa]

Daj se onda OVDJE pohvali i sa strojčićem!

[marko-sk]

čovjek je napravio modele za kalupe za novu formulu FSB-RT03 FSB Racing tima !!

[inch]

e sad još izmisli brusilicu da dobiješ poliranu površinu i to je to.

[h0pl1t]

kaj se poliranja tice, nisam još probao brusne površine!
TO bi baš mogao probat pa da vidim kako bi ispala površina!

[VIKSA]

kaj se poliranja tice, nisam još probao brusne površine!
TO bi baš mogao probat pa da vidim kako bi ispala površina!

Napravi jednu ozbiljnu verziju, 5 pera, svako 100 cm dužine, na glavčinu pomjera 20 cm (to ću ja odradit, i montažu), to je sveukupno promjer propelera 225 cm. materijal drvo (mislim da bi bilo dobro i od komada tvrde plastike (za tokarenje) samo što košta cca 70 kn/kg.

Ako se pokaže kao dobar, kupim ga, može i u grubljoj verziji, ja ga dotjeram, samo da su svi 98-100% jednaki.

Možemo ga i isprobati na mojoj konstrukciji, stiže mi uskoro oprema za ispitivanje, možda napraviš dobru stvar. Napravit ćemo dijagram.


Ak ne možeš to napravit, osuđen si na 2D

[h0pl1t]

kaj se poliranja tice, nisam još probao brusne površine!
TO bi baš mogao probat pa da vidim kako bi ispala površina!

Napravi jednu ozbiljnu verziju, 5 pera, svako 100 cm dužine, na glavčinu pomjera 20 cm (to ću ja odradit, i montažu), to je sveukupno promjer propelera 225 cm. materijal drvo (mislim da bi bilo dobro i od komada tvrde plastike (za tokarenje) samo što košta cca 70 kn/kg.

Ako se pokaže kao dobar, kupim ga, može i u grubljoj verziji, ja ga dotjeram, samo da su svi 98-100% jednaki.

Možemo ga i isprobati na mojoj konstrukciji, stiže mi uskoro oprema za ispitivanje, možda napraviš dobru stvar. Napravit ćemo dijagram.


Ak ne možeš to napravit, osuđen si na 2D

MOže, nije mi problem izradit lopatice kao što se vidi iz priloženog, nego sada treba napravit dobar model, osim ako imaš kakav CAD model?
Kada bi ja radio lopatice, onda bi napravio iz stirodura i nakon toga bi presvukao sa staklom ili krabonom, ali može i drvo, zašto ne?
